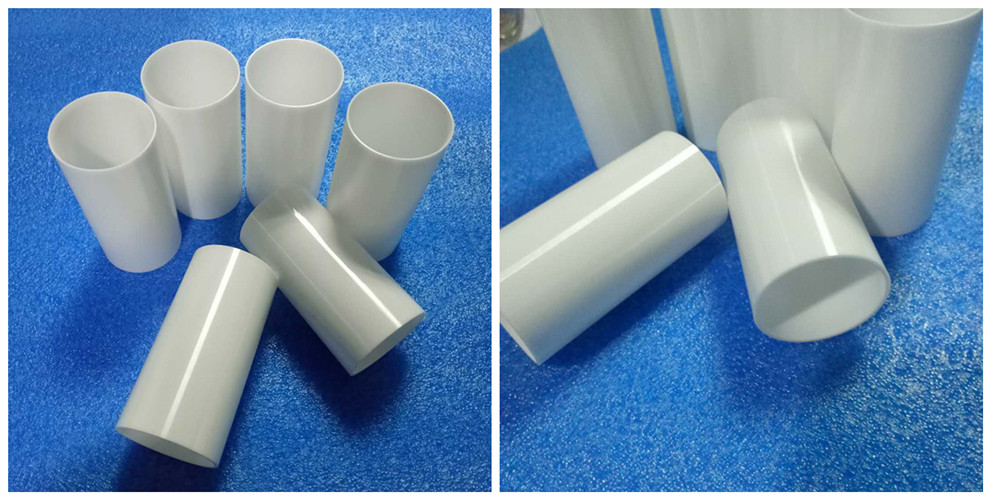

| 氧化鋯應(yīng)用在需要機(jī)械強(qiáng)度的地方，高沖擊阻力，撓曲強(qiáng)度和硬度使其理想的使用于堅韌和粗糙的地方。它的低導(dǎo)熱性使其是用于高壓機(jī)械零件熱絕緣的理想材質(zhì)。由于它的熱膨脹系數(shù)接近鋼鐵，氧化鋯是現(xiàn)有設(shè)計中金屬機(jī)械配件的理想替代品。電氣絕緣，良好的耐腐蝕性能，相對低操作溫度（1000oC），結(jié)構(gòu)陶瓷，良好的機(jī)械性能，電子模塊類似于鋼（可粘接和噴涂），熱膨脹系數(shù)類似于鋼，低熱導(dǎo)性（絕熱）非常耐沖擊良好的熱震穩(wěn)定性，低比重，有反粘膠劑作用，低摩擦系數(shù)。 | ||||||
| 氧化鋯 &技術(shù)參數(shù) | ||||||
| 名稱 | 單位(計量) | 數(shù)值 | 名稱 | 單位(計量) | 數(shù)值 | |
| 材料 | ZrO2+ Y-PSZ | 材料 | ZrO2+ Y-PSZ | |||
| 顏色 | 藍(lán)色 | 顏色 | 白色 | |||
| 密度 | g/cm3 | 6 | 密度 | g/cm3 | 6 | |
| 抗彎強(qiáng)度 | MPa | 1,300 | 抗彎強(qiáng)度 | MPa | 800 | |
| 抗壓強(qiáng)度 | MPa | 3,000 | 抗壓強(qiáng)度 | MPa | 3,000 | |
| 彈性模量 | GPa | 205 | 彈性模量 | GPa | 205 | |
| 抗沖擊強(qiáng)度 | MPa m1/2 | 12 | 抗沖擊強(qiáng)度 | MPa m1/2 | 8 | |
| 維泊爾系數(shù) | m | 25 | 維泊爾系數(shù) | m | 15 | |
| 維氏硬度 | HV 0.5 | 1,150 | 維氏硬度 | HV 0.5 | 1,150 | |
| 熱膨脹系數(shù) | 10-6 K-1 | 10 | 熱膨脹系數(shù) | 10-6 K-1 | 10 | |
| 導(dǎo)熱系數(shù) | W/mK | < 2 | 導(dǎo)熱系數(shù) | W/mK | < 2 | |
| 熱震穩(wěn)定性 | ?T °C | 280 | 熱震穩(wěn)定性 | ?T °C | 270 | |
| 最高使用溫度 | °C | 1,000 | 最高使用溫度 | °C | 1,000 | |
| 20 °C 體積電阻 | ?cm | >1010 | 20 °C 體積電阻 | ?cm | >1010 | |
| 電介質(zhì)強(qiáng)度 | kV/mm | - | 電介質(zhì)強(qiáng)度 | kV/mm | - | |
| 介電常數(shù) | εr | - | 介電常數(shù) | εr | - | |
| 20°C, 1兆赫介質(zhì)損耗角 | tanδ | - | 20°C, 1兆赫介質(zhì)損耗角 | tanδ | - | |
| 這些特性是在測試樣品上測量的，其數(shù)據(jù)是典型材料的性能，根據(jù)不同的產(chǎn)品結(jié)構(gòu)、形狀和生產(chǎn)工藝會有些不同。 | 這些特性是在測試樣品上測量的，其數(shù)據(jù)是典型材料的性能，根據(jù)不同的產(chǎn)品結(jié)構(gòu)、形狀和生產(chǎn)工藝會有些不同。 | |||||
